4KW 9M2 Thermal Oil Heating Paddle Dryer Untuk Pengolahan Kimia
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Guojin |
| Sertifikasi: | ISO |
| Nomor model: | CHPD |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Karton standar ekspor |
| Waktu pengiriman: | 20-30 hari |
| Menyediakan kemampuan: | 10 set per bulan |
|
Informasi Detail |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Menyoroti: | Pengering Dayung 9M2,Pengering Dayung 4KW,Mesin Pengering Vakum 4KW |
||
Deskripsi Produk
Area transfer panas 9M2 Minyak termal Pemanas Sumber Daya Industri Peralatan Pengering Paddle
CHPD Continuous Hollow Paddle dryer adalah pengering yang memungkinkan bahan (organik,Partikel anorganik atau bahan bubuk) yang akan langsung bersentuhan dengan bagian pemanas bergelombang berputar untuk transfer panasTidak membutuhkan udara sebagai media pemanasan, udara yang digunakan hanya pembawa untuk mengeluarkan uap.
Prinsip Kerja Produk
Fitur Produk
Keuntungan Teknis
1) Efisiensi termal yang tinggi yang dapat mencapai 95%
2) Media transfer panas tidak bersentuhan dengan produk.
3) Gas tidak digunakan untuk mengangkut produk.
4) Pengendalian suhu yang tepat
5) Kualitas produk yang seragam, melalui pencampuran dan pergerakan produk
6) Proses terus menerus pada dasar sekali
7) Rasio luas transfer panas yang tinggi terhadap volume proses - ruang lantai yang berkurang
8) Mudah dioperasikan, membutuhkan perhatian minimal
9) Lebih aman daripada pengeringan langsung saat memproses bahan mudah terbakar
10) Desain yang mudah dan tahan lama untuk pemeliharaan yang mudah dan rendah
11) Poros berputar ganda dengan cakram intermeshing yang unik menghasilkan pencampuran yang intim, transfer panas yang seragam, tingkat transfer panas yang tinggi, dan efek pembersihan diri.Perbandingan luas transfer panas yang besar terhadap volume dicapai dengan menggunakan cakram berongga dan wadah yang tertutupHasilnya adalah mesin yang kompak dengan kebutuhan ruang yang lebih sedikit dan biaya instalasi yang lebih rendah.
Sumber Panas ((Suhu 180oC - 250oC)
Pemanasan dengan Uap
Uap masuk ke poros berongga melalui sendi putar dan didistribusikan secara merata ke semua dayung. Kondensat dihapus dengan setiap putaran.
Pemanasan dengan Minyak Panas (fluida termal)
Minyak panas (fluida termal) masuk dan keluar dari poros berongga melalui sendi putar. Tekanan dari pompa pasokan memaksa cairan melalui dayung berongga.
Aplikasi produk
Pengering bilah telah berhasil digunakan dalam makanan, kimia, petrokimia, pewarna, lumpur industri dan bidang lainnya.fitur pencampuran memungkinkan untuk menyelesaikan operasi unit berikut: kalsinasi (suhu rendah), pendinginan, pengeringan (pengembalian pelarut), pemanasan (leleh), respon dan sterilisasi.peningkatan volume efektif per unit area transfer panas, mengurangi waktu pemrosesan. permukaan transfer panas dalam pisau berbentuk tumpang tindih dengan fungsi pembersih diri. kompresi - fitur pencampuran ekspansi membuat bahan dicampur seragam.Bahan sepanjang sumbu ke gerakan "aliran colokan", di zona aksial, suhu material, kelembaban, mencampur tingkat yang sangat kecil dari gradien.
Parameter teknis
| Model | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Luas transfer panas ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume efektif ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Jangkauan kecepatan ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Kekuatan transmisi (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Lebar perangkat ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Lebar keseluruhan ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Panjang peralatan ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Panjang total ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Ketinggian pusat ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Total ketinggian Peralatan ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Sketsa Struktur

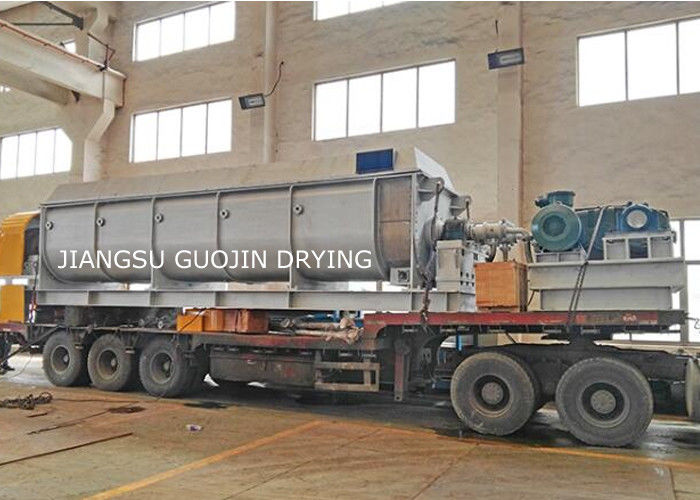

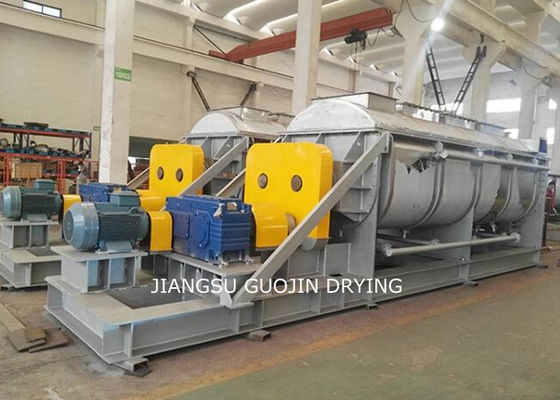

Pameran Produk
