Pengeringan Sludge Continuous 2200mm 2000mm Disc Dryer Dengan 24 Lapisan
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Guojin |
| Sertifikasi: | ISO |
| Nomor model: | CPD-2200/24 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Karton standar ekspor |
| Waktu pengiriman: | 20-30 hari |
| Menyediakan kemampuan: | 10 set per bulan |
|
Informasi Detail |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Menyoroti: | Pengering Disk Kontinyu Pengeringan Lumpur,Pengering Disk 2000mm,Mesin Pengering Udara Panas Disk 2200mm |
||
Deskripsi Produk
Pengering Limbah Lembar Berkelanjutan
Berdasarkan pengering pengaduk intermiten, pengering piringan disk adalah jenis piringan pembawa bulat berlapis-berlapis yang dipanaskan dengan panas bulat yang dikembangkan dengan perbaikan terus menerus,yang dikembangkan dengan perbaikan terus menerusProses pengeringan adalah untuk melewati pembawa panas ke dalam setiap lapisan cakram berongga.dan bagian lembab dari material rolling menguap di bawah suhu operasi di bawah aksi memutar rake dan rake, dan uap dilepaskan dengan gas ekor peralatan, sehingga produk kering yang berkualitas terus diperoleh di bagian bawah peralatan.
CPD Continuous Disc Plate Dryer Working Principle
Bahan basah terus-menerus dimasukkan ke lapisan pengeringan pertama di bagian atas pengering.Ini akan diputar dan diaduk oleh rakes ketika lengan rake berputar dan turun ke tepi luar piring pengeringan besar di sepanjang garis heliks eksponensialBahan akan dipindahkan dari piring pengering kecil ke tepi luarnya dan turun ke tepi luar piring pengering besar di bawahnya.Kedua pelat pengeringan kecil dan besar diatur secara bergantian sehingga bahan dapat melalui pengering terus-menerus. media panas dapat menjadi uap jenuh, air panas atau minyak termal. panas akan dipimpin ke dalam pelat pengeringan berongga dari satu ujung dan keluar dari ujung lain.Bahan kering akan jatuh dari lapisan terakhir dari pelat pengering ke dasar pengering dan kemudian dipindahkan oleh rakes ke saluran pembuanganUntuk pengering piring tipe vakum, kelembaban akan disedot oleh pompa vakum pada penutup atas.Bahan kering akan dikeluarkan dari lapisan bawahKemampuan pengeringan dapat ditingkatkan jika pengering dilengkapi dengan perangkat tambahan seperti pemanas dengan sirip, kondensor untuk pengambilan pelarut, penghapus debu kantong, mekanisme kembali dan campuran, kipas angin,dan lain-lain.
CPD Continuous Disc Plate Dryer Fitur
1Regulasi mudah, aplikasi yang kuat, operasi start-stop yang sangat sederhana.
2Setiap lapisan pelat pengeringan dapat dimasukkan secara terpisah ke media panas / dingin, dan kontrol suhu material akurat.
3Waktu tinggal bahan dapat disesuaikan dengan tepat.
4Arah aliran material tunggal, tidak ada fenomena pencampuran kembali, dan pengeringan seragam dan kualitasnya stabil.
5Bilah penggaruk yang mentransfer bahan setelah berhenti memberi makan dapat dengan cepat mengosongkan bahan di pengering.
6Pembersihan dan pengamatan peralatan yang cermat dapat dilakukan melalui pintu inspeksi dan cermin ukuran besar khusus.
7. Lapisan material sangat tipis, kecepatan spindle rendah, daya yang dipasang dari sistem rendah, dan konsumsi daya rendah.
8Lingkungan operasi yang baik, pelarut dapat dipulihkan, dan kandungan debu knalpot sangat rendah.
9Hal ini dapat dioperasikan dalam vakum, terutama untuk pengeringan bahan sensitif panas.
10. pengering diproduksi secara keseluruhan. hanya perlu diangkat dan diposisikan. sangat mudah untuk memasang dan menemukan.
11Layout lempeng pengeringan dan instalasi vertikal menempati area kecil.
CPD Continuous Disc Plate Dryer Parameters Teknis
1Tray pengeringan.
- Tekanan desain: umumnya 0,4 MPa, dan tekanan maksimum adalah 1,6 MPa.
- Tekanan kerja maksimum: umumnya ≤0,4 MPa, dan tekanan maksimum adalah 1,6 MPa.
- Sumber panas: uap, air panas, atau minyak termal: Gunakan air panas sebagai sumber panas ketika suhu pelat pengeringan adalah 100°C; Gunakan uap air jenuh ≤0.4Mpa atau uap-gas ketika suhu lempeng pengering adalah 100 °C ~ 150 °C; Gunakan minyak termal ketika suhu pelat pengeringan adalah 150°C ~ 320°C;
2Sistem Transmisi Bahan
- Revolusi poros utama: 1 ~ 10 rpm, elektromagnetisme atau transduser waktu.
- Lengan rak: 2 sampai 8 lengan rak akan dipasang pada poros utama pada setiap lapisan.
- Bilah penggaruk: bilah penggaruk terhubung ke lengan penggaruk dan melayang dengan permukaan pelat.
- Roller: Untuk bahan yang mudah teraglomerasi, atau yang perlu digiling, rol harus ditempatkan di tempat yang tepat untuk memperkuat transfer panas dan proses pengeringan.
3. Tiga jenis tubuh pengering: tekanan normal, tertutup, dan vakum
- Tekanan normal: Badan pengering berbentuk silinder atau segi delapan dan strukturnya dapat diintegrasikan atau dipisahkan.
- Disegel: Badan pengering berbentuk silinder dan dapat menahan tekanan dalam 5KPa.
- vakum: tubuh pengering berbentuk silinder dan tekanan desain adalah 0,1 MPa.
4Pemanas udara.
Pemanas udara biasanya digunakan untuk memenuhi kebutuhan kapasitas penguapan yang lebih besar untuk meningkatkan efisiensi pengeringan.
CPD Continuous Disc Plate Dryer Parameters Teknis
| Jenis | Diameter ((mm) | Ketinggian ((mm) | Luas kering ((m2) | Kekuatan ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

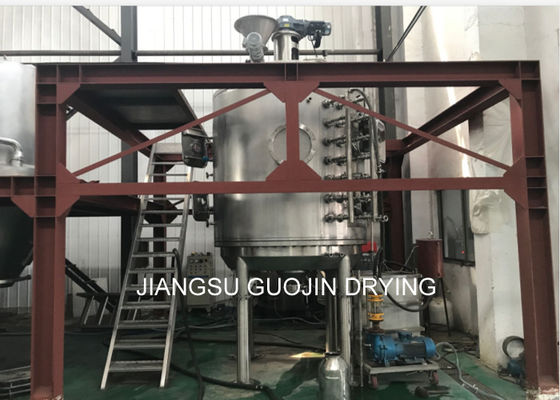

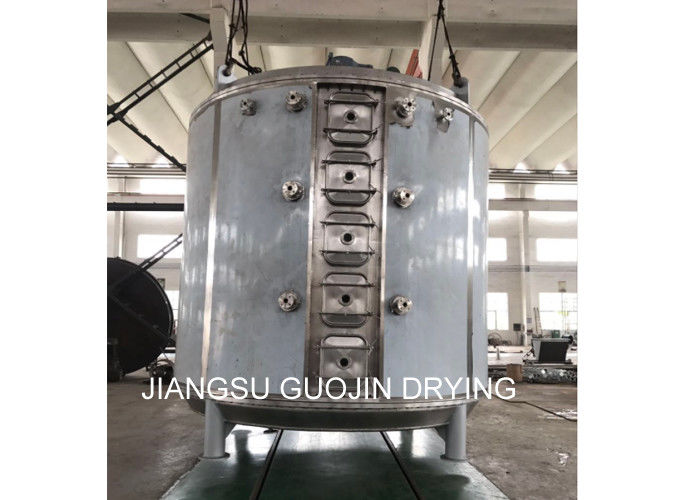

CPD Kontinuous Disc Plate Dryer Show
