10rpm Rotary Rake Vacuum Paddle Dryer 5.5KW Untuk Bahan Bentuk Cairan
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Guojin |
| Sertifikasi: | ISO |
| Nomor model: | HVRD-1000 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Karton standar ekspor |
| Waktu pengiriman: | 20-30 hari |
| Menyediakan kemampuan: | 10 set per bulan |
|
Informasi Detail |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| Menyoroti: | Pengering Dayung Vakum 5.5KW,Pengering Dayung Vakum 10rpm,Pengering Rake Rotary 5.5KW |
||
Deskripsi Produk
Rotary Rake Harrow Vacuum Paddle Dryer Cocok untuk Bahan Bentuk Cairan
vacuum rake dryer adalah jenis mesin pengering baru, yang dirancang dengan kombinasi prinsip pengeringan panas pisau dayung, dengan efisiensi pengeringan yang lebih tinggi, untuk berbagai bahan baku.
Pisau dayung dan sekrup yang dilengkapi bagian dalam dengan pencampuran bahan baku secara terus menerus, aksial dan radial, membuat bahan yang akan dikeringkan lebih merata.ketika bahan baku dibalikkan dengan pisau pencampuran, mereka mempercepat kontak bahan dengan permukaan pemanasan pengering, sehingga laju transfer panas meningkat,dan kondusif untuk penguapan kelembaban.
Struktur Produk
2.1 Silinder pengisian bahan baku akan dilengkapi dengan mantel pemanas,dan lapisan isolasi panas akan dilengkapi di luar mantel,yang akan mencegah panas ditransfer,dan juga mengurangi kehilangan panasLubang pembuangan dilengkapi dengan bagian bawah silinder, di bagian atas silinder dengan dua lubang makan dan keluaran knalpot udara.bahan baku harus diberi makan secara sama dari kedua lubang pakan,kapasitas makan terbaik adalah sekitar 60%-80% dari volume tabung,kapasitas makan maksimum tidak boleh melebihi 80%,kalau tidak akan mempengaruhi pembuangan gas penguapan yang lancar.Ketika bahan baku lengket makan,kapasitas makan harus dikurangi, untuk mencegah motor penggerak kelebihan beban, kerusakan peralatan.
2.2 poros berongga ditempatkan di dalam pusat silinder, dalam media pemanasan akan dimasukkan ke poros (seperti minyak konduksi panas atau air panas).
2.3 Pada poros berongga yang didistribusikan dengan bilah dayung dengan sudut tertentu, bilah dayung juga berongga dalam pemanasan yang ditransfer,Inlet dan outlet konduksi minyak panas dilengkapi di dalam bilahUntuk memastikan efisiensi transfer panas selama pengeringan
2.4 Segel: Segel pengemasan dilengkapi pada poros dan silinder.
2.5 Transmisi:Kecuali model khusus, kami biasanya menerapkan gaya transmisi rantai atau gigi.dengan bantalan rol kerucut dan bantalan bola alur dalam yang dikombinasikanUntuk memenuhi persyaratan kekuatan radial dan aksial.
Fitur Struktur Produk
Pengering ini mudah dioperasikan, mudah mengendalikan material, sangat mengurangi intensitas tenaga kerja pekerja, juga mengurangi polusi material dalam proses pengeringan pada saat yang sama.
1Reduktor: Reduktor yang dipasang di sisi kanan mesin. Motor didorong oleh katrol dan sabuk V ke unit gigi, putaran spindle ke gigi rake,dan akhirnya silinder diputar dan mendapatkan kecepatan 6 ~ 10 r / min.
2Perangkat dasar motor: Motor dipasang di sisi kanan papan aktivitas, dapat diatur ke atas dan ke bawah, sehingga sabuk V pas erat.
3Perangkat kontrol listrik (standar UE): Semua kontrol listrik, tombol, lampu dipasang di kotak kontrol, operasi dapat dikendalikan berdasarkan instruksi teks panel.Arah putaran positif dan terbalik dari poros aduk dapat disesuaikan sesuai dengan karakteristik bahanSecara umum, hal ini dapat dikendalikan dalam waktu sekitar 5 menit (yaitu setelah berhenti selama 5 menit, kemudian mundur selama 5 menit).
4Tabung vakum: Digunakan untuk mengekstrak larutan (atau air) penguapan silinder. Di sisi masuk dengan filter, harus ditutupi dengan kain filter untuk mencegah bahan keluar.
5Struktur tertutup: Spindle di kedua ujung ditutup dengan PTFE, disegel dalam vakum untuk mencapai efek penyegelan yang baik.
6.Sahal pencampuran dengan tabung ber dinding tebal stainless steel, lengan rake, gigi rake terbuat dari stainless steel seamless stainless steel plate.
Aplikasi produk
1Pengeringan untuk bahan bawah dalam industri farmasi, makanan dan kimia dll.
2. Cocok untuk bentuk cair tebal, pasta, bahan bubuk.
3. Bahan sensor suhu yang membutuhkan pengeringan suhu rendah.
4Bahan yang mudah teroksidasi.
5Permintaan untuk mengambil bahan dari pelarut organik.
Prinsip Kerja Produk
HVRD Vacuum Harrow Dryer adalah jenis baru peralatan pengeringan vakum intermiten, bahan basah oleh penguapan konduksi, dengan scraper agitator akan menghapus bahan pada permukaan panas,dan bergerak di dalam wadah untuk membentuk aliran sirkulasi penguapan air dengan pompa vakum.
Parameter teknis
| Artikel | jenis | ||||||||
| Nama (unit) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume kerja ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Ukuran dalam tabung ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Revolusi pergaulan (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Kekuatan ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Tekanan desain jaket ((Mpa) | <0.3 | ||||||||
| Tekanan dalam silinder ((Mpa) | -0.09 ~-0.096 | ||||||||
| Luas transfer panas ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6 + 1.8 | 7.5 + 2.2 | 9 + 2.5 | 14 + 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagram Aliran Produk

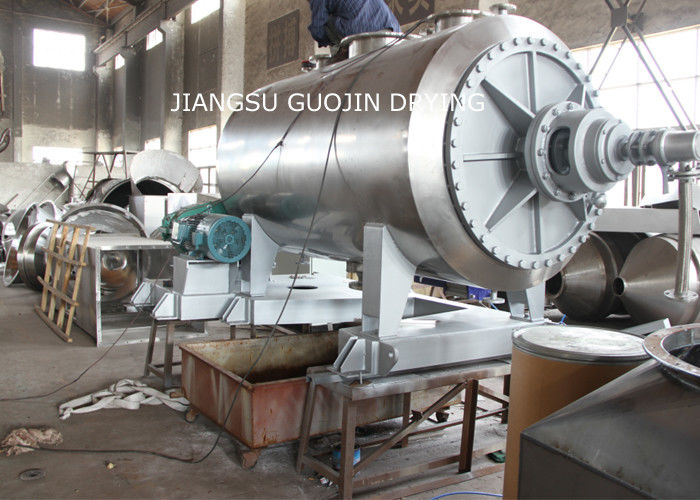

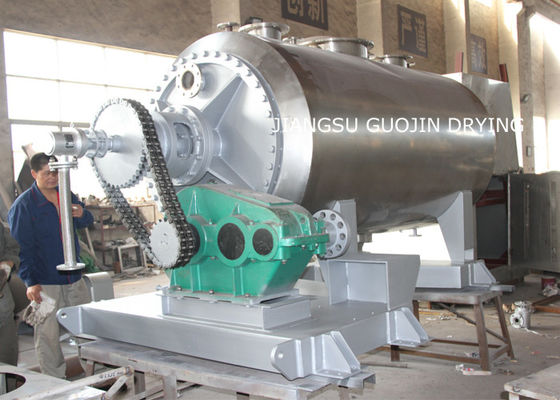

Pameran Produk
