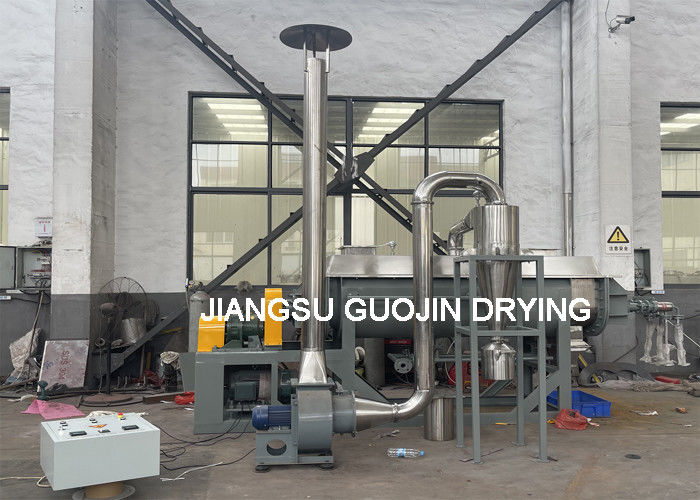

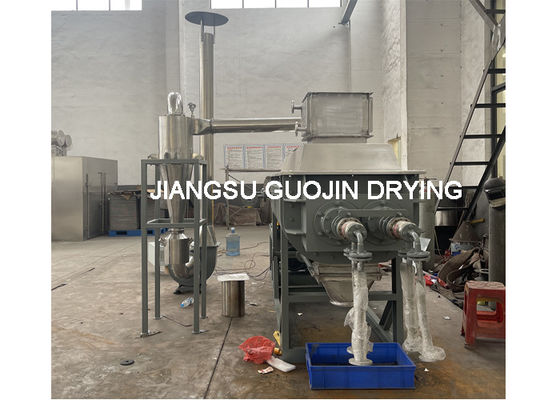

Area Perpindahan Panas 5M2 KJG-5 Pupuk Horisontal Pengering Dayung Berongga

5M2 Area Transfer Panas KJG-5 Pupuk Horisontal Pengering Paddle Hollow

Pengering dayung horizontal terus menerus terdiri dari palang yang dilapisi dan dua poros berongga dengan dayung berongga.Bahan dikeringkan dengan transfer panas dengan media pemanasan seperti uap, minyak termal atau air panas yang mengalir melalui poros berongga, dayung berongga dan jaket lubang atau jaket setengah pipa.Produk kering dikeluarkan dari saluran pembuangan melalui konveyor sekrup tanpa poros. uap knalpot meninggalkan pengering melalui saluran pembuangan pada penutup. Tidak adanya udara selama proses pengeringan menghasilkan operasi yang sangat aman karena kandungan oksigen yang rendah,perawatan bau kecil dan kompak dan menawarkan kemungkinan sistem pemulihan panas di unit kondensasi uap karena titik embun tinggi dari gas buang.

Sungai ini berbentuk omega dengan jaket. bahan yang diberi makan di satu ujung mesin dan akan diangkut oleh gravitasi, di bawah sudut kecil dari sungai atau dengan dayung asimetris,ke outlet mesin di ujung lainSelama waktu tinggal bahan di mesin, aliran colokan yang sempurna dipertahankan, menjamin kualitas produk yang sempurna seragam.Tingkat produk di dalam mesin diamankan oleh bendungan lebihan diatur. bendungan overflow di sisi produk outlet memiliki klep pengosongan yang dioperasikan secara manual di bagian bawah penghapusan produk sebelum penghentian produksi.Saluran outlet produk di bagian bawah palungan memiliki flange persegi panjang untuk terhubung ke peralatan hilir.





KJG-5 Fertilizer Horisontal Pengering Paddle HollowFitur Utama

1) Efisiensi termal yang tinggi yang dapat mencapai 95%

2) Media transfer panas tidak bersentuhan dengan produk.

3) Gas tidak digunakan untuk mengangkut produk.

4) Pengendalian suhu yang tepat

5) Kualitas produk yang seragam, melalui pencampuran dan pergerakan produk

6) Proses terus menerus pada dasar sekali

7) Rasio luas transfer panas yang tinggi terhadap volume proses - ruang lantai yang berkurang

8) Mudah dioperasikan, membutuhkan perhatian minimal

9) Lebih aman daripada pengeringan langsung saat memproses bahan mudah terbakar

10) Desain yang mudah dan tahan lama untuk pemeliharaan yang mudah dan rendah

11) Poros berputar ganda dengan cakram intermeshing yang unik menghasilkan pencampuran yang intim, transfer panas yang seragam, tingkat transfer panas yang tinggi, dan efek pembersihan diri.Perbandingan luas transfer panas yang besar terhadap volume dicapai dengan menggunakan cakram berongga dan wadah yang tertutupHasilnya adalah mesin yang kompak dengan kebutuhan ruang yang lebih sedikit dan biaya instalasi yang lebih rendah.

12) Paddle Dryer mengangkut bahan, terlepas dari karakteristik penanganan. bahan lengket, pasta dapat diangkut. pra-kondisi pakan dengan mencampur dengan produk kering daur ulang,untuk membuatnya dapat diangkutIni menghasilkan biaya modal, operasi, dan pemeliharaan yang lebih rendah.



Jaket pemanas tabung

1) Tekanan kerja setinggi 10 bar

2) Jaket pemanas tabung memastikan pemanasan yang sangat seragam dan kontrol suhu yang tepat

3) Kubah uap panjang penuh mengurangi perpindahan dan memisahkan zat padat dari uap air yang menguap.

3) Isolasi mineral 80 mm mengurangi kerugian panas secara signifikan

Disk berongga

1) Meningkatkan permukaan pemanasan secara signifikan

2) Luas pengelasan yang jauh lebih kecil daripada dayung berbentuk irisan

3) Permukaan cakram yang membersihkan diri secara signifikan meningkatkan transfer panas
4) Paddles penggerak las pada pinggiran disk dengan sudut yang berbeda dengan sempurna mencampur, bergerak dan menghancurkan bahan basah



Kursi pemukul integral dan jaket pendingin

1) Kursi bantalan dipasang pada pelat ujung sebagai bagian integral dari ruang pengeringan untuk memastikan konsentrisitas poros.

2) Jaket pendingin air dilengkapi untuk meningkatkan rentang hidup bantalan.
3) Satu-pass rotary sendi memastikan setiap cakram berongga memiliki aliran konstan dari media pemanasan.



Sistem pengolahan gas keluar

Kombinasi siklon, kondensor tabung dan scrubber basah dua tahap memastikan standar emisi yang sangat tinggi



KJG-5 Fertilizer Horisontal Pengering Paddle HollowAplikasi

• Bahan-bahan dari seperti obat-obatan t makanan, industri kimia, dll dapat dikeringkan.

• Cocok untuk bubur, campuran seperti pasta atau bahan baku tenaga.

• Bahan sensor suhu yang membutuhkan suhu rendah untuk dikeringkan.

• Bahan baku yang mudah teroksidasi atau meledak dan memiliki iritasi atau racun yang kuat.

• Permintaan untuk mengambil dari pelarut organik.





KJG-5 Fertilizer Horisontal Pengering Paddle Hollow Parameter teknis

Tidak, tidak.	Artikel	Parameter	Catatan
1,	Model	KJG-5
2,	Luas transfer panas dayung [m]2]	3.5	Termasuk luas permukaan poros
3,	Area transfer panas jaket [m]2]	1.5
4,	Total area transfer panas [m]2]	5
5,	Evaporasi air [kg/jam]	50
6,	Kapasitas output [kg/jam]	15-20
7,	Diameter dayung [mm]	260
8,	Volume efektif [m3]	1
9,	Kecepatan rotasi [rpm]	1-15
10,	Nomor motor standar [kW]	3
11,	Aliran gas pembawa [m]3/h]	300 sampai 500
12,	Nomor motor kipas pembuangan gas pembawa [kW]	0.75
13,	Ruang lantai mesin [L×W×H]	2816X760X1370
14,	Berat angkat standar [kg]	1500
