Horizontal 5-20rpm Rotating Speed Blade Paddle Vacuum Drying Machine
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | Guojin |
| Sertifikasi: | ISO |
| Nomor model: | KJG-5 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Karton Ekspor Standar |
| Waktu pengiriman: | 20-30 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10 set per Bulan |
|
Informasi Detail |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Menyoroti: | Mesin Pengering Vakum Dayung 5rpm,Pengering Dayung Vakum Rotary Bersertifikat ISO |
||
Deskripsi Produk
5-20rpm Kecepatan berputar KJG-5 Blade Paddle vacuum drying machine
Pengering dayung horizontal terus menerus terdiri dari palang yang dilapisi dan dua poros berongga dengan dayung berongga.Bahan dikeringkan dengan transfer panas dengan media pemanasan seperti uap, minyak termal atau air panas yang mengalir melalui poros berongga, dayung berongga dan jaket lubang atau jaket setengah pipa.Produk kering dikeluarkan dari saluran pembuangan melalui konveyor sekrup tanpa poros. uap knalpot meninggalkan pengering melalui saluran pembuangan pada penutup. Tidak adanya udara selama proses pengeringan menghasilkan operasi yang sangat aman karena kandungan oksigen yang rendah,perawatan bau kecil dan kompak dan menawarkan kemungkinan sistem pemulihan panas di unit kondensasi uap karena titik embun tinggi dari gas buang.
Sungai ini berbentuk omega dengan jaket. bahan yang diberi makan di satu ujung mesin dan akan diangkut oleh gravitasi, di bawah sudut kecil dari sungai atau dengan dayung asimetris,ke outlet mesin di ujung lainSelama waktu tinggal bahan di mesin, aliran colokan yang sempurna dipertahankan, menjamin kualitas produk yang sempurna seragam.Tingkat produk di dalam mesin diamankan oleh bendungan lebihan diatur. bendungan overflow di sisi produk outlet memiliki klep pengosongan yang dioperasikan secara manual di bagian bawah penghapusan produk sebelum penghentian produksi.Saluran outlet produk di bagian bawah palungan memiliki flange persegi panjang untuk terhubung ke peralatan hilir.
Sebuah konveyor sekrup spiral horizontal dipasang di bawah flange outlet persegi panjang dari selokan pembuangan, untuk mengeluarkan produk dari palang.satu di setiap ujung konveyorDalam kombinasi dengan rotasi dua arah conveyor sekrup, produk dapat diangkut ke salah satu dari produk outlet ini.
Mesin pengering memiliki dua poros berongga dengan dayung berbentuk lubang atau bentuk paku yang disusun dalam posisi terhambat.Media pemanasan dimasukkan di satu sisi poros dan mengalir secara paralel melalui dayungPaddles berbentuk irisan untuk kontak yang optimal dengan produk dan akibatnya transfer panas yang baik di sisi produk juga.Media pemanasan meninggalkan poros di sisi yang sama seperti masukUntuk melindungi dari abrasi, dayung akan dilapisi dengan lapisan tahan abrasi tungsten karbida.Desain berongga dari poros dayung berarti bahwa seluruh permukaan interior bertindak sebagai satu penukar panas besar. Agitasi terkontrol oleh poros berputar dengan dayung memberikan interaksi produk-ke-permukaan yang luar biasa, untuk tingkat transfer panas yang optimal.terutama jika dibandingkan dengan pengeringan langsung dengan arus udara panas yang besar yang terkait. Transfer panas di pengering dayung sangat tinggi. Dua poros dayung berputar di palungan memastikan transfer panas dan pencampuran yang optimal.
Pada penutup anti debu terdapat inlet produk, outlet uap, dua pintu pemeriksaan dan lubang manusia.Tutup dapat secara opsional terdeteksi panas untuk mencegah risiko kondensasiGas menyapu dapat dimasukkan melalui nozzle di sisi masuk dan keluar produk.
Penutup poros utama dilakukan dengan kotak pengisi.sehingga mereka dapat mengikuti gerakan kecil poros dan masih mempertahankan ketegangan. Pada poros memakai lengan di area penyegelan mencegah kerusakan poros oleh abrasi. Kotak pengisi memiliki cincin lentera untuk pembersihan gas. Bantalan adalah bantalan rol dengan pelumasan minyak.Media transfer panas dimasukkan ke dalam dan dikeluarkan dari melalui sendi putar yang sama di satu sisi poros. poros digerakkan oleh motor dengan kotak gear berwajah keras. Antara poros ada dua gigi geser yang dapat memastikan kecepatan rotasi yang identik. kecepatan tetap dan tidak memerlukan variasi.Kecepatan rotasi hanya dapat diatur oleh VFD.
KJG-5 Pengering Paddle Horisontal BeronggaFitur Utama
Blades berukuran wedge yang berukuran bolong tersusun rapat di atas poros yang berukuran bolong, dan media termal mengalir melalui bilah melalui poros yang berukuran bolong..Suhu media termal berkisar dari - 40 ° C hingga 320 ° C, yang dapat menjadi uap air atau jenis cair: seperti air panas, minyak transfer panas, dll.Pemanasan konduksi tidak langsung tidak membawa udara untuk mengambil panas. Panas digunakan untuk memanaskan bahan. Kehilangan panas hanya disipasi panas ke lingkungan melalui lapisan isolasi tubuh reaktor.Permukaan transfer panas pisau berbentuk tumpang tindih memiliki fungsi pembersihan diri. Gerakan relatif partikel material dan permukaan berbentuk wedge dapat mencuci material yang melekat pada permukaan berbentuk wedge,sehingga permukaan transfer panas bersih tetap bergerak sepanjang waktu.
Pengaturan padat poros berongga dengan bilah berongga berbentuk tumpang tindih, media panas melalui aliran poros berongga melalui bilah.media panas bisa menjadi uap air, juga bisa air panas atau minyak konduktif panas. media transfer panas mengalir melalui jas cangkang dan poros pengaduk berongga melalui sendi berputar,dan poros pengaduk berongga memiliki struktur internal yang berbeda sesuai dengan jenis media panas untuk memastikan efek transfer panas terbaik.
Dalam pulp dan jaket akses ke minyak panas, pemanasan pada saat yang sama, bagian atas dari pelabuhan pembuangan pada saat yang sama melalui udara kering dipanaskan setelah pengeringan lebih lanjut,sehingga sangat meningkatkan kekuatan pengeringan perangkatKelembaban yang menguap dari gas ekor keluar dari pengering, udara basah yang dilepaskan oleh kipas angin di luar ruangan.
KJG-5 Pengering Paddle Horisontal Berongga Parameter teknis
| Tidak, tidak. | Artikel | Parameter | Catatan |
| 1, | Model | KJG-5 | |
| 2, | Luas transfer panas dayung [m]2] | 3.5 | Termasuk luas permukaan poros |
| 3, | Area transfer panas jaket [m]2] | 1.5 | |
| 4, | Total area transfer panas [m]2] | 5 | |
| 5, | Evaporasi air [kg/jam] | 50 | |
| 6, | Kapasitas output [kg/jam] | 15-20 | |
| 7, | Diameter dayung [mm] | 260 | |
| 8, | Volume efektif [m3] | 1 | |
| 9, | Kecepatan rotasi [rpm] | 1-15 | |
| 10, | Nomor motor standar [kW] | 3 | |
| 11, | Aliran gas pembawa [m]3/h] | 300 sampai 500 | |
| 12, | Nomor motor kipas pembuangan gas pembawa [kW] | 0.75 | |
| 13, | Ruang lantai mesin [L×W×H] | 2816X760X1370 | |
| 14, | Berat angkat standar [kg] | 1500 |

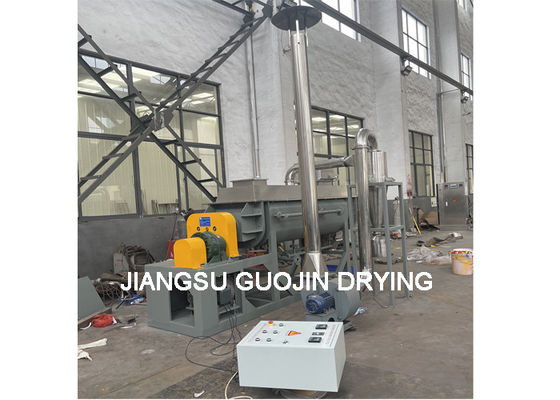

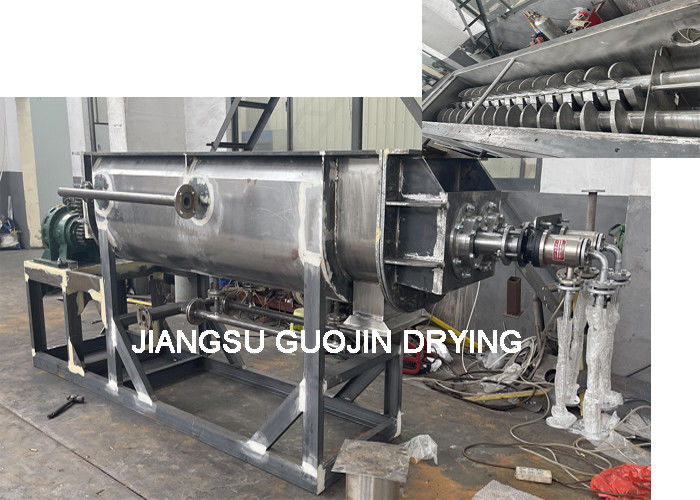

KJG-5 Pengering Paddle Horisontal BeronggaTunjukkan
