Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer Diameter 1200mm
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Guojin |
| Sertifikasi: | ISO |
| Nomor model: | HVRD-3000 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Karton Ekspor Standar |
| Waktu pengiriman: | 20-30 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10 set per Bulan |
|
Informasi Detail |
|||
| Item Name: | 3000L Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800L |
| Cylinder size: | 1200x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 11kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Menyoroti: | Sludge Continuous Stirring Rotary Vacuum Dryer,Dia 1200mm Rotary Vacuum Dryer,Mesin Pengeringan Vakum 11kw |
||
Deskripsi Produk
1200mm Diameter Limbah Kontinuus Mengocok Harrow Paddle Rotary Vacuum Dryer
vacuum rake dryer adalah jenis mesin pengering baru, yang dirancang dengan kombinasi prinsip pengeringan panas pisau dayung, dengan efisiensi pengeringan yang lebih tinggi, untuk berbagai bahan baku.
Pisau dayung dan sekrup yang dilengkapi bagian dalam dengan pencampuran bahan baku secara terus menerus, aksial dan radial, membuat bahan yang akan dikeringkan lebih merata.ketika bahan baku dibalikkan dengan pisau pencampuran, mereka mempercepat kontak bahan dengan permukaan pemanasan pengering, sehingga laju transfer panas meningkat,dan kondusif untuk penguapan kelembaban.
Struktur Produk
2.1 Silinder pengisian bahan baku akan dilengkapi dengan mantel pemanas,dan lapisan isolasi panas akan dilengkapi di luar mantel,yang akan mencegah panas ditransfer,dan juga mengurangi kehilangan panasLubang pembuangan dilengkapi dengan bagian bawah silinder, di bagian atas silinder dengan dua lubang makan dan keluaran knalpot udara.bahan baku harus diberi makan secara sama dari kedua lubang pakan,kapasitas makan terbaik adalah sekitar 60%-80% dari volume tabung,kapasitas makan maksimum tidak boleh melebihi 80%,kalau tidak akan mempengaruhi pembuangan gas penguapan yang lancar.Ketika bahan baku lengket makan,kapasitas makan harus dikurangi, untuk mencegah motor penggerak kelebihan beban, kerusakan peralatan.
2.2 poros berongga ditempatkan di dalam pusat silinder, dalam media pemanasan akan dimasukkan ke poros (seperti minyak konduksi panas atau air panas).
2.3 Pada poros berongga yang didistribusikan dengan bilah dayung dengan sudut tertentu, bilah dayung juga berongga dalam pemanasan yang ditransfer,Inlet dan outlet konduksi minyak panas dilengkapi di dalam bilahUntuk memastikan efisiensi transfer panas selama pengeringan
2.4 Segel: Segel pengemasan dilengkapi pada poros dan silinder.
2.5 Transmisi:Kecuali model khusus, kami biasanya menerapkan gaya transmisi rantai atau gigi.dengan bantalan rol kerucut dan bantalan bola alur dalam yang dikombinasikanUntuk memenuhi persyaratan kekuatan radial dan aksial.
Fitur Struktur Produk
1. Dilengkapi pengaduk di mesin, itu membuat bahan baku membentuk keadaan lingkaran terus menerus di dalam tubuh, sehingga pemanasan keseragaman bahan baku meningkat sangat.
2Dengan dipasang pengaduk di mesin, bubur dan pasta bentuk bahan dapat dikeringkan dengan mudah.
3. Desain khusus untuk pembuangan port, membuat penyegelan yang lebih baik dan kurang akumulasi bahan, pembuangan mudah.
4Ada dua model segel, segel mekanik dan segel pengemasan.
5Teknik khusus poros dan rake mendukung kekuatan tinggi dan konsentris.
6. Medium dalam poros dan peralatan penambahan getaran akan dilengkapi dengan kebutuhan
7Gunakan bentuk filter yang berbeda sesuai dengan bahan yang berbeda.
Aplikasi produk
Bahan baku berikut dari industri farmasi, industri makanan, industri kimia dan sebagainya dapat dikeringkan.
1. Cocok untuk bubuk, campuran seperti pasta dari bahan baku bubuk
2Bahan baku sensitif termal yang membutuhkan pengeringan pada suhu rendah
3Bahan baku yang mudah teroksidasi atau meledak dan memiliki iritasi atau toksik yang kuat
4Bahan baku yang perlu untuk memulihkan pelarut
Prinsip Kerja Produk
Struktur utama pengering jarum dayung adalah silinder bulat dan satu poros berputar berongga yang dilengkapi di tengah silinder.pemanasan ditransfer oleh jaket dalam silinder dan permukaan bilah berongga,dan kelembaban menguap.Selama pemanasan,bilah juga akan mencampur bahan-bahan,sehingga memperbarui area pemanasan.Ini adalah pengering transfer panas terus menerus.
Parameter teknis
| Artikel | jenis | ||||||||
| Nama (unit) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume kerja ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Ukuran dalam tabung ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Revolusi pergaulan (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Kekuatan ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Tekanan desain jaket ((Mpa) | <0.3 | ||||||||
| Tekanan dalam silinder ((Mpa) | -0.09 ~-0.096 | ||||||||
| Luas transfer panas ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6 + 1.8 | 7.5 + 2.2 | 9 + 2.5 | 14 + 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagram Aliran Produk

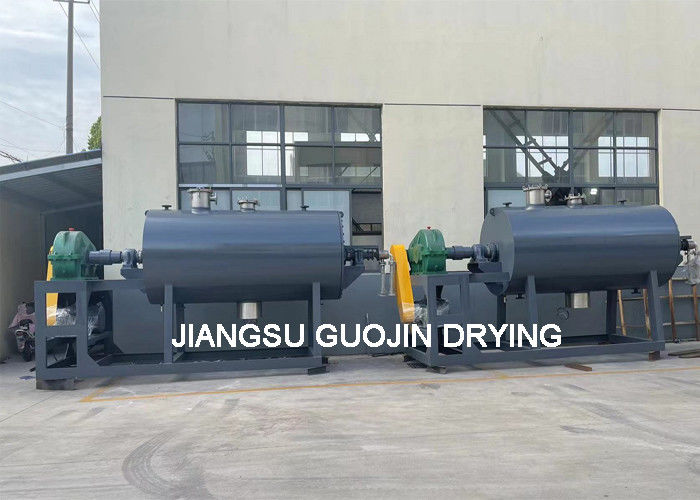

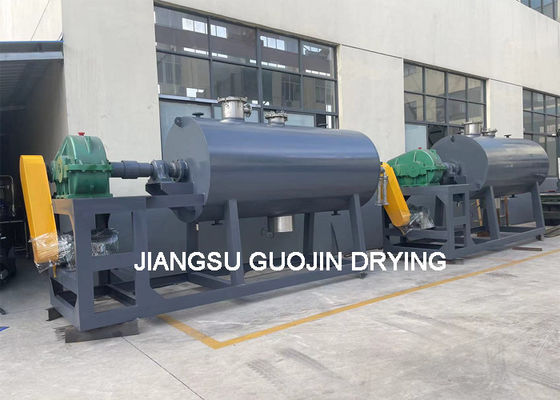

Pameran Produk
listrik, uap, gas alam atau lainnya
